一、什么是水錘？

在壓力管道中，由于某種外界原因（閥門開啟或關閉太快、水泵突然停止）使液體流速急劇改變，造成瞬時壓力顯著、反復、迅速變化，從而對管道及閥門等產生強大的水流沖擊波，以及出現“空化”現象，就像錘子敲打一樣，并伴隨著“bang bang”的水擊聲，所以叫水錘。

水錘不僅會發生在水系統中，也同樣會發生在我們熟悉的蒸汽系統和冷凝水回收系統中。這里著重研究蒸汽和冷凝水管網中的水錘問題。

二、水錘的危害

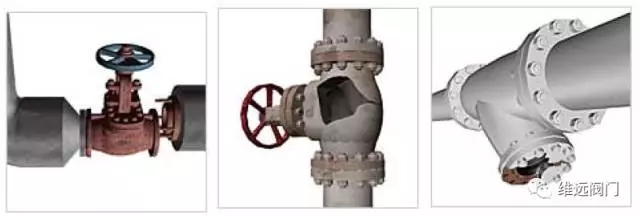

水錘的產生，使得管道中壓力急劇增大至超過正常壓力的幾倍甚至十幾倍，其危害很大，影響生產和生活。壓強過高，將引起管子的破裂，反之，壓強過低又會導致管子的癟塌，還會損壞閥門和固定件。

三、水錘產生的原因

1、蒸汽管道的水錘
1）、蒸汽管道中的撞擊
在蒸汽配送管道中會發生水錘，通常是第一次提供蒸汽時，緩慢的關閉閥門能夠有效的去除由于管道內冷凝水液位過高所形成的水錘，但這種方法對去除由于蒸汽突然冷凝所造成的水錘形式?jīng)]有太大的效果。

由于冷凝水是引起這兩類水錘的關鍵，所以去除冷凝水是解決這兩類水錘發生最有效的解決方案。蒸汽疏水閥的正確安裝至關重要，這樣可以瞬時連續的排放出蒸汽配送管道內的冷凝水。

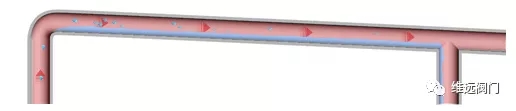

2）、管道布置
如果已經按照建議的位置安裝了蒸汽疏水閥，但水錘的現在仍然存在。那么最有可能的原因之一是：管道安裝的傾斜度不正確。如果管道安裝的傾斜度不正確，那么冷凝水就不能正常的流入疏水閥，從而在某些位置形成高液位的冷凝水。
蒸汽管道向上傾斜：水錘發生

蒸汽管道向下傾斜：沒有水錘發生

長距離的蒸汽配送管道，只要稍微上升一點就可能導致水錘，當在安裝蒸汽管道時，需使用水平儀反復測量管道的傾斜度。
3）、冷凝水積存在分配管線的末端
這只水錘發生的一部分原因，為了真正的消除這個問題，需要對其整套的管道系統進行檢測找出確切的原因并且制定適當?shù)膶?duì)策。
2、設備附近的撞擊
設備中的水錘，就類似于蒸汽配送管道內的水錘，通常是由于高液位的冷凝水積存造成的。它們之間的區別在于這種類型的水錘即使發生了，設備也能正常的工作。

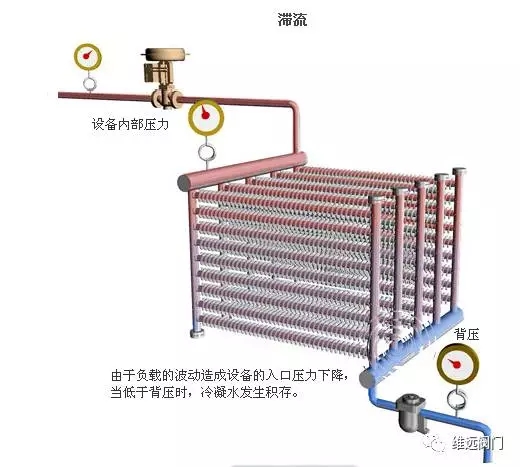

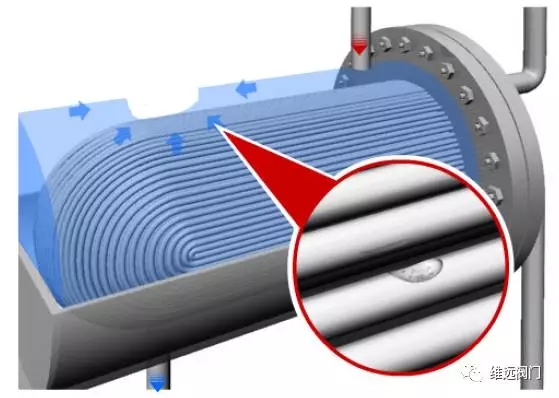

舉個例子如管殼式換熱器。當設備的負載下降（如：減少加熱產品的數量或產品溫度的升高），壓差也隨之降低直到消失，這樣冷凝水就會積存在換熱器內。這種現象被稱之為“滯流”。取決于背壓，當設備停車時，冷凝水會充滿整個管殼式換熱器。
當蒸汽被送入一個具有高液位冷凝水的空間，它會瞬間的冷凝形成水錘。在大多數情況下，像這類小規模的水錘只是暫時的，并不像在蒸汽配管中那么的猛烈。
然而，如果像這類小規模的水錘長時間的或頻繁發生時，它會削弱設備的硬度使設備突然發生斷裂。這種缺口通常發生在高壓力、負載大、設備全開的狀態下。快速的排放冷凝水是預防與消除這種情況的關鍵。

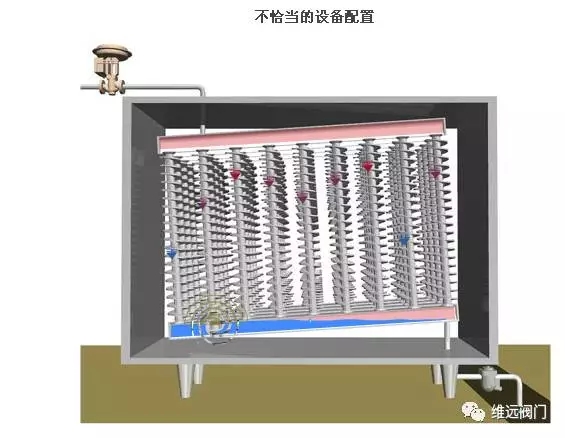

除了滯流，許多其它情況也會導致冷凝水積存在設備內。例如：熱交換器的結構或壓力平衡管，蒸汽疏水閥與管道安裝不恰當，冷凝水回收管線條件，等這類問題。

消除和減輕水錘危害的基本方法

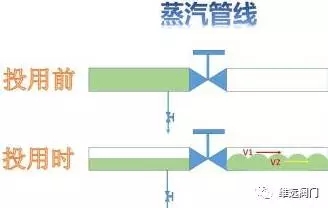

1、如果蒸汽主管有水錘發生，需立刻緩慢的關閉閥門，切斷蒸汽流動，水錘就可能停止，等水錘停止了，再慢慢的打開閥門。若關閉閥門了，水錘仍然沒有停止，那么就說明是由于蒸汽突然冷凝形成的波浪形水錘。當管道內的冷凝水液位接近管道的80%時就會形成水錘，這種情況首先應該選用合適的疏水閥及時把水排放干凈，或者檢查管道安裝是否正確，或者應該擴大疏水管道。蒸汽管道送汽前要充分暖管，徹底疏水，然后緩慢開啟閥門送汽。
2、蒸汽管道末端的水錘，在末端安裝疏水閥排水即可解決。
3、如果是冷凝水倒流造成的水錘，加裝止回閥即可解決，但止回閥應動作靈活，不應出現忽開忽關現象。
4、如果是換熱設備內產生的水錘，可以把設備進汽管道的氣動開關類閥門，更換成氣動比例調節閥。
5、盡量縮短閥件與容器間的管道長度。
6、管道上裝設安全閥、排空閥或蓄能器。

綜上所述，選擇正確類型和正確型號的疏水閥，正確的管道系統布局，即可解決大部分的水錘。如果某個疏水閥長期遭受水錘的沖擊，經常損壞，這肯定是系統布局不合理，必須盡快解決。

常見的兩個重要應用就是蒸汽主管和有溫控?fù)Q熱器后的疏水:
A、一般來說，蒸汽主管應每隔30~50米設一個疏水點，并配以尺寸合適的集水槽；所有上升管的底部都必須疏水，否則產生水錘。
B、只有在冷凝水能及時排出的情況下，帶溫度控制的換熱器才會高效的工作。無論安裝哪一種疏水閥，如果閥后有提升，都可能會發生水錘。因此管道的正確設計和安裝是至關重要的，這將有助于系統在使用壽命內安全運行，并發揮出最佳的熱力性能。
